Стыковочные патрубки (Spigots) компании BFM являются ключевыми элементами системы BFM fitting и представляют собой специальные металлические адаптеры, предназначенные для соединения гибких компонентов системы с промышленным оборудованием. Они устанавливаются на трубопроводы, бункеры, фильтры, смесители, вибрационные сита и другие элементы технологических линий, где происходит транспортировка сыпучих материалов. Основная функция spigots заключается в обеспечении надежного интерфейса между оборудованием и гибкими соединителями BFM, такими как flexible connectors, breather bags или bulk bag connectors.

Использование этих адаптеров позволяет создавать герметичные соединения в системах транспортировки порошков и гранулированных веществ, что особенно важно для производственных процессов, связанных с пищевой, фармацевтической, химической и перерабатывающей промышленностью.

Назначение и область применения

В традиционных промышленных системах гибкие соединения обычно закрепляются снаружи труб с помощью хомутов или болтовых зажимов. Такие решения часто имеют недостатки: они могут создавать негерметичные соединения, способствовать накоплению пыли и усложнять обслуживание оборудования.

Spigots были разработаны как часть системы BFM fitting, которая использует иной принцип соединения. Вместо внешнего крепления гибкий соединитель устанавливается внутрь адаптера, что позволяет создать плотное и герметичное соединение. Благодаря этому значительно уменьшается вероятность утечек продукта и образования пыли.

Spigots применяются в различных участках технологических линий, например:

• между трубопроводами транспортировки порошков;
• на входе и выходе бункеров и силосов;
• в системах вибрационного просеивания;
• в оборудовании для смешивания и дозирования материалов;
• на участках разгрузки и загрузки сырья.

Таким образом, они являются базовым элементом системы, на который устанавливаются другие компоненты BFM fitting.

Конструкция и принцип работы

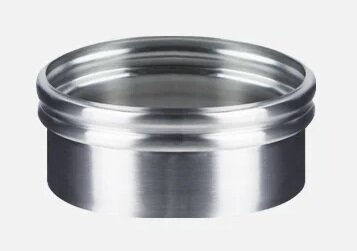

Spigot представляет собой металлический цилиндрический адаптер, который приваривается или закрепляется на трубопроводе или другом элементе оборудования. Конструкция адаптера включает специальный профиль, предназначенный для фиксации гибкого соединителя.

Основная особенность spigot заключается в наличии специальной канавки или выступа, который взаимодействует с уплотнительным кольцом гибкого соединителя. Когда соединитель вставляется внутрь адаптера, встроенное кольцо фиксируется в этой канавке и удерживает соединитель на месте.

Такой механизм обеспечивает несколько важных преимуществ. Во-первых, соединение становится герметичным, поскольку давление внутри системы дополнительно прижимает соединитель к стенкам адаптера. Во-вторых, установка и снятие соединителя выполняются быстро и не требуют применения инструментов.

В системе BFM обычно используются два spigot-адаптера, расположенных на противоположных сторонах соединения. Между ними устанавливается гибкий соединитель, который соединяет два элемента оборудования.

Материалы и изготовление

Spigots изготавливаются из прочных металлических материалов, чаще всего из нержавеющей стали. Использование нержавеющей стали обеспечивает высокую устойчивость к коррозии, механическим нагрузкам и воздействию агрессивных веществ.

Для производств с высокими санитарными требованиями, например в пищевой или фармацевтической промышленности, поверхности адаптеров могут иметь гладкую полировку. Это предотвращает накопление остатков продукта и облегчает очистку оборудования.

Конструкция адаптеров также рассчитана на длительный срок службы. Поскольку spigots являются стационарными элементами системы и устанавливаются непосредственно на оборудование, они должны сохранять свою форму и прочность при длительной эксплуатации.

Размеры и стандартизация

Spigots производятся в широком диапазоне размеров, что позволяет использовать их в различных технологических системах. Диаметр адаптеров соответствует размерам гибких соединителей BFM и может варьироваться от небольших соединений для лабораторного оборудования до крупных промышленных трубопроводов.

Стандартизация размеров позволяет легко заменять гибкие соединители без необходимости модификации оборудования. Это упрощает обслуживание производственных линий и сокращает время простоя при ремонте или замене компонентов.

Преимущества использования

Применение spigots в системе BFM fitting обеспечивает ряд значительных преимуществ по сравнению с традиционными соединениями.

Одним из основных преимуществ является высокая герметичность соединений. Внутреннее крепление гибких элементов исключает образование зазоров, через которые может выходить пыль или продукт.

Еще одним важным преимуществом является повышение гигиеничности оборудования. Отсутствие внешних хомутов и выступающих элементов уменьшает количество мест, где может скапливаться продукт или загрязнения.

Кроме того, spigots позволяют значительно ускорить обслуживание оборудования. Гибкие соединители могут быть быстро установлены или заменены без использования инструментов, что уменьшает время простоя производственных линий.

Наконец, использование таких адаптеров способствует повышению безопасности производства. Герметичные соединения помогают снизить концентрацию пыли в воздухе, что уменьшает риск возникновения взрывоопасных ситуаций при работе с порошкообразными материалами.

Эксплуатация и обслуживание

Поскольку spigots являются стационарными элементами оборудования, их обслуживание обычно ограничивается регулярной проверкой состояния поверхности и крепления. При нормальной эксплуатации они имеют длительный срок службы и редко требуют замены.

Важно следить за чистотой адаптеров и не допускать накопления остатков продукта в зоне соединения. Регулярная очистка помогает сохранить герметичность системы и предотвратить загрязнение продукции.

Также необходимо контролировать состояние поверхности канавки, в которой фиксируется уплотнительное кольцо соединителя. Повреждения или сильный износ этой части могут ухудшить фиксацию соединения.

Заключение

Spigots компании BFM Global являются основным конструктивным элементом системы BFM fitting, обеспечивающим надежное соединение гибких компонентов с промышленным оборудованием. Они выполняют роль адаптеров, которые создают герметичный интерфейс между трубопроводами и гибкими соединителями.

Благодаря продуманной конструкции, использованию прочных материалов и стандартизированным размерам spigots обеспечивают высокую надежность соединений, простоту обслуживания и соответствие санитарным требованиям современных
