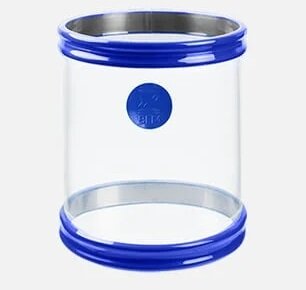

Гибкие соединители (Flexible connectors) компании BFM представляют собой специализированные элементы трубопроводных систем, применяемые в промышленном оборудовании для транспортировки порошков, гранул и других сыпучих материалов. Эти соединители используются для гибкого соединения различных частей технологических линий — например, между бункерами, просеивателями, конвейерами, смесителями или загрузочными устройствами. Их основная задача заключается в обеспечении герметичного, безопасного и удобного соединения оборудования при сохранении возможности движения, вибрации или теплового расширения узлов системы.

Общая концепция и принцип работы

Ключевая особенность гибких соединителей BFM заключается в их конструкции. В отличие от традиционных промышленных гибких соединений, которые закрепляются снаружи трубы с помощью хомутов или болтов, система BFM использует так называемый snap-fit принцип — соединитель устанавливается внутри специальных адаптеров (spigots), которые привариваются к трубам или оборудованию.

Система состоит из трёх основных элементов:

1. двух металлических адаптеров (spigots), закрепленных на соединяемых элементах оборудования;
2. гибкого рукава-коннектора;
3. уплотняющего кольца или встроенного металлического бандажа, который фиксирует соединитель внутри адаптера.

При установке соединитель просто вставляется внутрь адаптеров и защёлкивается, образуя плотное и герметичное соединение. Благодаря такой конструкции давление внутри системы дополнительно прижимает соединитель к стенкам адаптера, что усиливает герметичность.

Этот принцип отличается от традиционных решений тем, что не требует использования внешних креплений, инструментов или сложной регулировки. В результате монтаж и замена соединителей занимают значительно меньше времени.

Конструкционные материалы и особенности

BFM производит гибкие соединители из различных материалов, что позволяет использовать их в разных условиях эксплуатации. Одним из примеров является модель Flexi Connector, изготовленная из полиуретана на эфирной основе с полностью заключённой внутри спиралью из нержавеющей стали марки 316.

Наличие встроенной металлической спирали выполняет несколько функций:

• поддерживает форму соединителя;
• предотвращает схлопывание канала при сжатии;
• позволяет соединителю компенсировать вертикальное движение оборудования;
• обеспечивает стабильный поток продукта внутри системы.

Такие соединители особенно подходят для применений, связанных со сжатием или вертикальными перемещениями, например при загрузке биг-бегов или работе фасовочных машин.

Материалы соединителей обладают высокой механической прочностью, устойчивостью к разрыву и истиранию, а также могут работать в диапазоне температур примерно от –20 до +85 °C, что позволяет использовать их в большинстве промышленных процессов.

Назначение гибких соединителей

Гибкие соединители используются в технологических линиях, где необходимо соединить элементы оборудования, которые могут находиться в движении или подвергаться вибрации. Например, это соединения между:

• вибрационными ситами и трубопроводами;
• дозаторами и транспортирующими линиями;
• силосами и загрузочными устройствами;
• циклонными фильтрами и вентиляционными системами;
• бункерами и смесителями.

В подобных системах жесткое соединение невозможно или нежелательно, поскольку оно может передавать вибрации, создавать напряжения в трубопроводах или приводить к повреждению оборудования. Гибкие соединители компенсируют эти движения и обеспечивают стабильность технологического процесса.

Особенно широко такие решения применяются в отраслях, где используются порошкообразные или гранулированные материалы: пищевой промышленности, фармацевтике, химическом производстве и переработке минералов.

Основные преимущества технологии

Гибкие соединители BFM разрабатывались как решение проблем, характерных для традиционных соединений с хомутами. Основные преимущества технологии включают несколько ключевых факторов.

1. Герметичность и предотвращение утечек.
Одной из главных проблем старых соединений является утечка пыли или продукта через неплотные соединения. Конструкция BFM обеспечивает практически полностью герметичное соединение, что предотвращает потери продукта и загрязнение рабочей зоны.

2. Гигиеничность.
В отличие от хомутовых соединений, где могут образовываться щели и углубления, в которых скапливается продукт или бактерии, система BFM имеет гладкую поверхность и минимальное количество соединительных элементов. Это облегчает очистку и повышает санитарную безопасность производственных линий.

3. Быстрая замена и обслуживание.
Благодаря snap-fit конструкции стандартный соединитель можно заменить за считанные секунды без использования инструментов. Это значительно снижает время простоя оборудования.

4. Безопасность.
Плотная герметизация соединения уменьшает количество пыли в производственных помещениях, что важно не только для здоровья персонала, но и для предотвращения взрывоопасных ситуаций при работе с горючими порошками.

5. Снижение эксплуатационных затрат.
Более долговечные материалы и стандартизированные размеры соединителей позволяют предприятиям уменьшить расходы на запасные части и обслуживание.

6. Размеры и стандартизация

BFM производит гибкие соединители в широком диапазоне размеров, что позволяет использовать их практически в любых технологических системах. Диаметры соединителей могут варьироваться примерно от 100 мм до 1650 мм, а длина — от нескольких сантиметров до нескольких метров.

Стандартизация размеров также облегчает управление запасными частями на предприятии: для разных участков производства можно использовать унифицированные соединители.

Заключение

Flexible connectors компании BFM представляют собой современное инженерное решение для соединения элементов промышленного оборудования, работающего с сыпучими материалами. Их конструкция основана на принципе внутреннего snap-fit крепления, который обеспечивает герметичность, простоту монтажа и высокую надежность соединения.

Благодаря применению устойчивых материалов, возможности работы в условиях вибрации и давления, а также высокой санитарной безопасности, такие соединители широко используются в пищевой, химической, фармацевтической и других отраслях промышленности. В сравнении с традиционными гибкими соединениями они обеспечивают более эффективную эксплуатацию оборудования, сокращают время обслуживания и повышают безопасность производственных процессов.
